জাল আকার 150*150mm 4mm পিএলসি নির্মাণ জাল ঢালাই সরঞ্জাম

মেশ সাইজ 150*150mm 4mm PLC কনস্ট্রাকশন মেশ ওয়েল্ডিং ইকুইপমেন্ট

নির্মাণ জাল ঢালাই সরঞ্জাম ভূমিকা

1. পুরো মেশিনটি ম্যান-মেশিন ইন্টারফেস + পিএলসি প্রোগ্রামিং কন্ট্রোল মোড দ্বারা নিয়ন্ত্রিত হয়, উচ্চ মাত্রার অটোমেশন সহ।
2. এটি গ্যালভানাইজড তার, ঠান্ডা টানা তার, কালো তার এবং অন্যান্য উপকরণ, ব্যাপক অভিযোজনযোগ্যতার সাথে ঝালাই করতে পারে।
3. ব্যবহারকারীদের ক্যাপ্যাসিট্যান্স অনুযায়ী, এককালীন বা ভগ্নাংশ ঢালাই গ্রহণ করা যেতে পারে, মহান নমনীয়তার সাথে।
4. স্পেসিফিকেশন সমন্বয় এবং রক্ষণাবেক্ষণের সুবিধার্থে ইউনিটটিকে একটি বিভাজ্য কাঠামো হিসাবে ডিজাইন করা হয়েছে।
5. ট্রান্সফরমার জোরপূর্বক জল কুলিং গ্রহণ করে এবং প্রবাহ সুরক্ষা ডিভাইস দিয়ে সজ্জিত, যাতে ইউনিটটি নির্ভরযোগ্যভাবে এবং অবিচ্ছিন্নভাবে কাজ করতে পারে।
6. সমস্ত ঢালাই জয়েন্টের গুণমান নিশ্চিত করতে ঢালাই চাপ অভিন্ন হতে হবে।
7. অনুভূমিক বার ফাঁকা ডিভাইস শ্রম তীব্রতা কমাতে এবং দক্ষতা উন্নত করতে স্বয়ংক্রিয় খাওয়ানোর জন্য স্টেপিং মোটর গ্রহণ করে।
8. প্রকৌশলের মাল্টি স্পেসিফিকেশন পরিবর্তনের প্রয়োজন মেটাতে স্ক্রীন ইনপুটের মাধ্যমে নেটওয়ার্কের উল্লম্ব মাত্রা পরিবর্তন করা যেতে পারে।
9. অনুভূমিক বার ফাঁকা অবস্থান একটি চৌম্বকীয় উপাদান নিক্ষেপ প্রক্রিয়া, যা দ্রুত ফাঁকা গতি এবং উচ্চ উত্পাদন দক্ষতা আছে সঙ্গে সজ্জিত করা হয়.
10. ট্রান্সভার্স রিইনফোর্সমেন্টের নির্ভরযোগ্য এবং সঠিক খালি নিশ্চিত করার জন্য ইলেক্ট্রোডটি জায়গায় একটি ডিভাইস দিয়ে সজ্জিত করা হয়েছে।

নির্মাণ জাল ঢালাই সরঞ্জাম বৈশিষ্ট্য

প্রধান জাল ঢালাই মেশিন

1. ওয়েল্ডিং মেশিন হল এমন একটি যন্ত্র যা ঢালাই পয়েন্ট গঠনের জন্য পূর্ব-অবস্থানযুক্ত অনুদৈর্ঘ্য এবং ট্রান্সভার্স লাইনে চাপ এবং বিদ্যুৎ প্রয়োগ করে।

2. রেট করা লোডের অধীনে উপরের যোগাযোগের চাপের বসন্তের 10,000,000 চক্রের বেশি একটি পরিষেবা জীবন রয়েছে।

3. প্রধান মোটর 7.5KW পরিবর্তনশীল-ফ্রিকোয়েন্সি ব্রেকিং মোটর ব্যবহার করে ঢালাই চাপ এবং গতি নিশ্চিত করতে।

4. জালের নির্ভুলতা নিশ্চিত করতে ওভার-আস্তরণের ছাঁচ ব্যবহার করুন।

5. ক্রস-লাইন থ্রেড বসানো অবস্থানের যথার্থতা নিশ্চিত করার জন্য একটি ক্রস-লাইন সনাক্তকরণ ডিভাইস রয়েছে।

6. 200 KVA শক্তি সহ একটি একক-ফেজ ওয়েল্ডিং ট্রান্সফরমার

7. ইলেক্ট্রোড ব্লকগুলি HRB ≥ 78 এর কঠোরতা এবং ≥ 50 MS/m এর পরিবাহিতা সহ ক্রোমিয়াম-জিরকোনিয়াম তামা দিয়ে তৈরি। স্পেসিফিকেশন হল 35×35×35 মিমি। কাজের পৃষ্ঠতলগুলি ব্যবহারের জন্য বিনিময় করা যেতে পারে, যার ফলে ইলেক্ট্রোড ব্লকগুলির ব্যবহারের হার বৃদ্ধি পায়। উপরের ইলেক্ট্রোডটি ক্রোমিয়াম-জিরকোনিয়াম রড দিয়ে তৈরি যার কঠোরতা HRB ≥ 78 এবং পরিবাহিতা ≥ 50 MS/m, এবং স্পেসিফিকেশনগুলি হল ∅25 মিমি।

8. ইলেক্ট্রোড ধারকটি ≥ 56 MS/m পরিবাহিতা সহ T2 তামার বর্গক্ষেত্র দিয়ে তৈরি। এটি তামার প্লেটের মধ্যে পরিবাহিতা বাড়ায় এবং ইলেক্ট্রোডের আয়ু বাড়ায়।

9. উচ্চ-পরিবাহীতার তারটি T2 তামার স্ট্রিপ দিয়ে তৈরি এবং ঠান্ডা নমন প্রক্রিয়ার মাধ্যমে তৈরি করা হয়, যা ঢালাইয়ের গুণমান নিশ্চিত করে এবং পরিষেবা জীবন প্রসারিত করে।

অনুদৈর্ঘ্য তারের খাওয়ানো

1. অনুদৈর্ঘ্য লাইন সিস্টেম উপাদান খাওয়ানো সনাক্তকরণ, সোজা সিলিন্ডার এবং তারের রিল গঠিত।

ঢালাই মেশিনের ক্রিয়াকলাপের ধারাবাহিকতা নিশ্চিত করে, অনুদৈর্ঘ্য রেখা বরাবর উপাদানের ঘাটতি পরীক্ষা করতে ফিডিং সনাক্তকরণ ব্যবহার করা হয়।

2. জালের সমতলতা নিশ্চিত করার জন্য সোজা করার যন্ত্রটি একটি একক সোজা করার প্রক্রিয়া ব্যবহার করে বাহিত হয়।

ক্রস তারের হপার

1. ক্রস ওয়্যার হপার হল একটি কনভেয়িং ডিভাইস যা ওয়েল্ডিং এর জন্য প্রয়োজনীয় প্রধান মেশিনের ওয়েল্ডিং ইলেক্ট্রোড পজিশনে সোজা এবং কাটা স্ট্যান্ডার্ড-লেংথ রিইনফোর্সিং বারগুলিকে ফিড করে৷ ক্রস-বার ম্যাটেরিয়াল হপার হল একটি কনভেয়িং ডিভাইস যা ওয়েল্ডিং ইলেক্ট্রোডের জন্য মেশিনের প্রয়োজনীয় ওয়েল্ডিং পজিশনে সোজা এবং কাটা স্ট্যান্ডার্ড-লেন্থ রিইনফোর্সিং বারগুলিকে ফিড করে৷ এটি একটি প্ল্যাটফর্মের মই, একটি স্টোরেজ বিন এবং একটি ডিসচার্জ হপার দিয়ে গঠিত। এটি একটি প্ল্যাটফর্মের মই, একটি স্টোরেজ বিন এবং একটি ডিসচার্জ হপার দিয়ে গঠিত।

2. স্টেপার মোটর স্বয়ংক্রিয়ভাবে ফিলামেন্টটি তুলে নেয় এবং স্বয়ংক্রিয়ভাবে এটিকে নির্ধারিত অবস্থানে ফেলে দেয়।

3. ক্রস ওয়্যার হপার ট্রে টাইপের, যা শ্রমিকদের জন্য তারটি পরিচালনা করা সহজ করে এবং তাদের শ্রমের তীব্রতা হ্রাস করে।

রিসাইকেল টান জাল

1. পুনরাবৃত্তিমূলক পুল জাল প্রক্রিয়া একটি গ্রিড গঠনের জন্য প্রোগ্রাম দ্বারা সেট করা পরামিতি অনুযায়ী ইতিমধ্যে ঢালাই করা অনুভূমিক রেখাগুলিকে টেনে বের করা জড়িত৷ পুনরাবৃত্তিমূলক নেটিং প্রক্রিয়াটি একটি গ্রিড গঠনের জন্য প্রোগ্রাম দ্বারা সেট করা পরামিতি অনুযায়ী ইতিমধ্যে ঢালাই করা অনুভূমিক রেখাগুলিকে টেনে বের করা জড়িত৷ নেটিংয়ের দৈর্ঘ্যের উপর ভিত্তি করে, এই প্রক্রিয়াটি একাধিকবার পুনরাবৃত্তি করা যেতে পারে যতক্ষণ না পুরো নেটিং শীটটি সম্পূর্ণরূপে টানা হয়। জালের দৈর্ঘ্যের উপর ভিত্তি করে, এই প্রক্রিয়াটি একাধিকবার পুনরাবৃত্তি করা যেতে পারে যতক্ষণ না পুরো জালের শীটটি সম্পূর্ণরূপে টানা হয়।

জালের হুকটি যান্ত্রিকভাবে টানা হয়, হুকটি উত্তোলন এবং নিম্ন করার জন্য বায়ুসংক্রান্ত সহায়তার সাথে। জাল হুকটি যান্ত্রিকভাবে টানা হয়, হুকটি উত্তোলন এবং নিম্ন করার জন্য বায়ুসংক্রান্ত সহায়তা সহ।

নিয়ন্ত্রণ ব্যবস্থা

1. একটি PLC প্রোগ্রামেবল কন্ট্রোল সিস্টেম এবং একটি টাচ স্ক্রিন অপারেশন ইন্টারফেস ব্যবহার করা।

2. প্রতিটি কার্যকরী কাঠামো একটি ত্রুটি সনাক্তকরণ ডিভাইস দিয়ে সজ্জিত এবং একটি স্বয়ংক্রিয় অ্যালার্ম এবং শাটডাউন ফাংশন আছে।

3. মেশ স্পেসিফিকেশন এবং প্রতিটি প্রক্রিয়ার অপারেটিং পরামিতি টাচ স্ক্রিন ইন্টারফেসের মাধ্যমে সেট করা হয়।

ঢালাই বর্তমান এবং সময় প্রধান নিয়ন্ত্রণ ক্যাবিনেটের টাচ স্ক্রীন মাধ্যমে সেট করা হয়.

4. সিঙ্ক্রোনাস নিয়ন্ত্রণের জন্য একটি ইস্পাত জাল ঢালাই নিয়ামক এবং একটি থাইরিস্টর ব্যবহার করে, ট্রান্সফরমারের একযোগে ঢালাই বা প্রতিটি বিভাগের জন্য পৃথক নিয়ন্ত্রণ অর্জন করা সম্ভব।

নির্মাণ জাল ঢালাই সরঞ্জাম প্রযুক্তিগত পরামিতি

নির্মাণ জাল অ্যাপ্লিকেশন

নির্মাণ জাল ঢালাই সরঞ্জাম প্রধানত জন্য ব্যবহৃত হয়: নির্মাণ জাল ঢালাই, ফুটবল মাঠ, রেলপথ, মহাসড়ক, সেতু, ভবন, আবাসিক কোয়ার্টার।

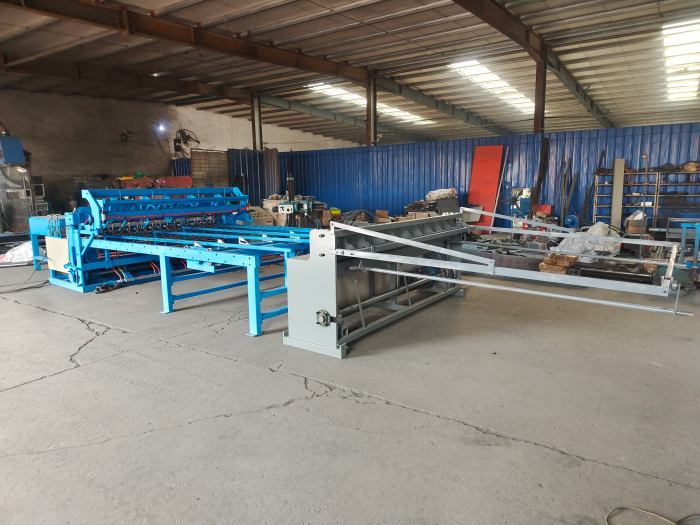

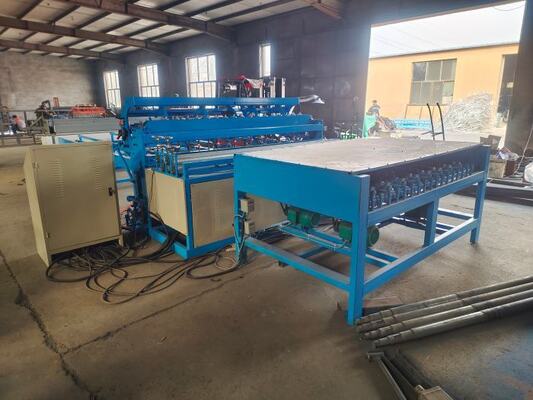

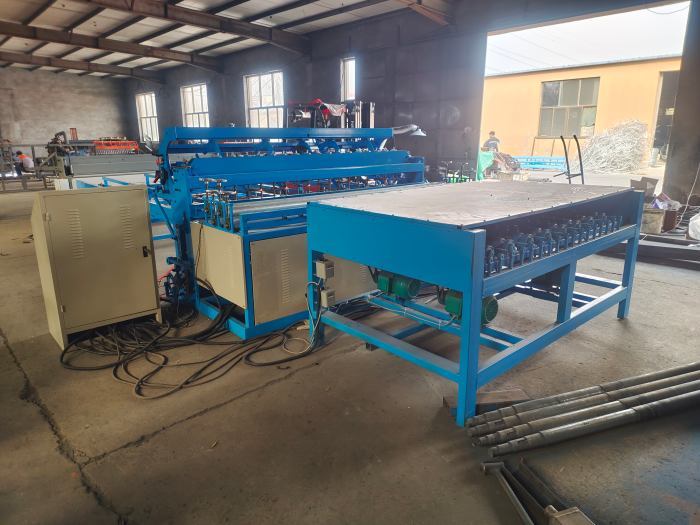

নির্মাণ জাল ঢালাই সরঞ্জাম ফটো
